有一天，我拜访在中国的客户。事实上，我很少去拜会客户。其实，除了发送电子邮件，从面对面与客户交谈时，你会得到更多的信息，。我想，有些客户不会告诉你他们真正的问题，直到你会见他们的人。
无论如何，这访问的这位客户已经设计自己的电路板和印刷电路板了。当看着自己的印刷电路板，我注意到，Magjack的部分没有隔绝。
这可能导致EMI和EMC干扰。一个更好的做法是单独的接地面，特别是个RJ45很可能出现以太网接口的持续噪音问题。
在本文中，我们将通过一些设计考虑的PCB设计。

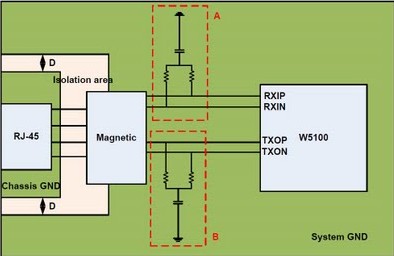

1）从主地线,隔离RJ45的地。然后，用磁珠(ferrite bead)连接这两个地平面,隔离的地区还要肯定是没有Ground plane .
2）把A和B电路尽可能越来越接近磁场
3）晶体不应该放在靠近I / O端口，PCB板边缘或磁性设备
我希望这可以帮助您设计您的PCB板：）谢谢！
