XTend®

XTend®

XTend 是一款远距离、低功率的OEM 数传模块,尺寸相当于信用卡大小。 (频率902-928 MHz,分10,000 bps RF 和120,000 bps RF 两种型号)

概述:

XTend OEM 射频模块为低成本无线数据解决方案提供了空前的作用范围。这款模块简单易用,需要极低的功率,可以在设备之间提供稳定的关键数据传输。 它们的外形尺寸较小,节省了宝贵的板上空间。

  • ISM 900 MHz 工作频率
  • 功率输出为 1 mW 到 1 W(最远 40 英里)
  • 256 位 AES 加密
  • 支持多种高级网络选件和拓扑
  • 提供 DigiMesh®










性能

  • 功率输出: 1 mW - 1 W (0 - 30 dBm),软件可选择
  • 室内/市内距离: 最多 3000 ft (900 m)
  • 室外/射频视距范围: 最多 40 英里 (64 km)
  • 射频数据传输率: 9.6 或 115.2 Kbps
  • 接口数据传输率: 高达 230.4 Kbps
  • 接收器灵敏度: -110 dBm(9600 bps 时)

网络

  • 扩频类型: FHSS(跳频扩频)
  • 网络拓扑: DigiMesh®,端到端,点到点,点到多点和中继器
  • 错误处理: 重试和确认,多重传输
  • 过滤选项: VID(供应商 ID 编号),通道和寻址
  • 通道容量: 10 个跃点序列分享 50 个频率
  • 地址分配: 每个通道提供 65000 个网络地址
  • 加密: 256 位 AES

电源

  • 供电电压: 2.8 - 5.5 VDC(经调整)
  • 发射电流: 730 mA(5V 时,1W 发射功率输出)
  • 接收电流: 80 mA(5V 时,1W 发射功率输出)
  • 掉电电流: 一般是 5 µA

概况

  • 频段: 902 - 928 MHz
  • 串行数据接口: 3V - 5V CMOS UART – 无需配置

物理属性

  • 大小: 1.44 in x 2.38 in x 0.20 in (3.65 cm x 6.05 cm x 0.51 cm)
  • 重量: 0.64 oz (18 g)

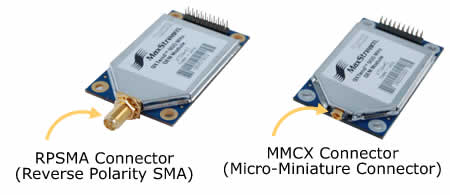

  • 天线选件: RPSMA 或 MMCX 连接
  • 工作温度: -40° C 到 85° C(工业)

认证

  • 美国 (FCC): OUR-9XTEND
  • 加拿大 (IC): 4214A-9XTEND
  • 澳大利亚: Approved (XTH9)
  • Class I Division 2: 批准(联系 Digi 核实有效性)
